赛图士（CERTUSS）公司于1957年在德国克雷菲尔德成立，公司的创立者汉斯. 约阿希姆. 施罗德 为自己设定的目标是生产可靠、低噪声、紧凑型的蒸汽发生器。 今天，赛图士（CERTUSS）服务于分布在全球的超过80个不同行业的客户，在欧洲市场中占有超过60%的市场份额，能够为全世界的客户提供高质量的“德国制造”产品，与客户建立了可持续、长期的合作关系。

赛图士（CERTUSS）遵照ASME、UL相关规定， 按照ISO 9001-2008和PED中的最高标准要求生产产品，其提供的蒸汽发生器占用空间小，功率在53千瓦到1320千瓦之间， 操作压力达到32巴。

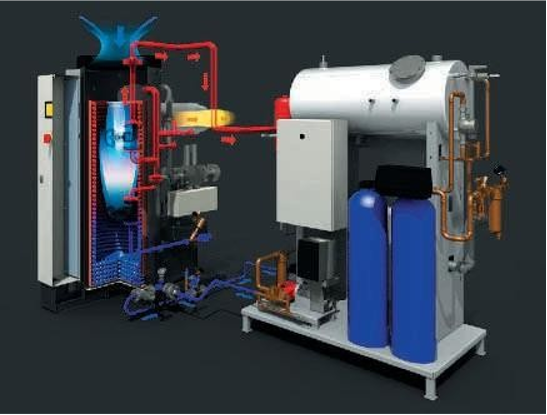

本公司提供完整的蒸汽发生系统，包括水处理单元（CVE），也可以根据客户需求提供扩展式模块化蒸汽系统、集装箱式蒸汽系统。所有设备在德国工厂完成整体制造、安装和调试，并在出厂前进行全面测试。赛图士（CERTUSS）蒸汽发生系统的热效率在91%到98%之间，燃料包括液体燃料、天然气、燃料油（EL）等。公司为每套系统提供20年的完整备件支持服务，并将每套系统的电子文件记录保留三十年以上的时间。

通过使用水管锅炉原理，赛图士（CERTUSS）蒸汽发生器能够提供最高的安全性、可靠性、以及 高质量系统的即时可用性。

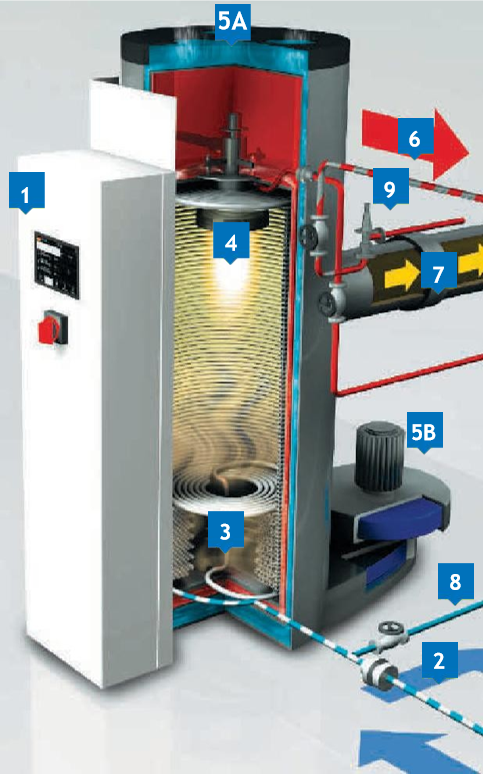

1、通过触摸屏控制面板简化蒸汽发生器的操作 和控制。所有蒸汽压力方面的配置和设置都 可以通过触摸屏完成。

2、将温度约为90到95摄氏度的预加热给水输送 到蒸汽发生器中。通过预加热能够让水中的 氧气释放出来，降低氧腐蚀的风险。

3、通过给水入口将水输送到换热器盘管中，水 到蒸汽的转变阶段将在换热器盘管发生。

4、内置燃烧器的调节具有最快的响应时间，能 够在1/10巴及以上范围内精确调节蒸汽压力。

5A、不用隔热材料，将燃烧空气从蒸汽发生器的 顶部引入，让其穿过一个外壳，之后进入内 部的第二个壳体。

5B、 通过燃烧空气吸入和风机将热空气抽入到三 重隔热系统中，对燃烧空气进行预热，并降 低外部壳体的温度。

6、在蒸汽生成之后，将通过蒸汽出口离开蒸汽 发生器，之后即可以使用。

7、燃气出口与烟囱连接，烟囱上可以安装或者 不安装热交换器。

8、通过蒸汽发生器盘管排污阀可以将盘管内部 沉积的污物冲刷干净。

9、在压力过高时，安全溢流阀将会自动打开， 将多余的蒸汽释放出来。

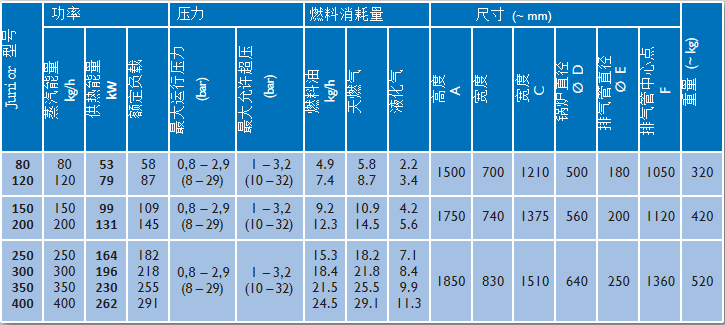

Junior TC系列产品主要是小尺寸的蒸汽发生器，适合于蒸汽使用量较低的客户使用。所有 Junior TC系列蒸汽发生器上都带有容易使用的触摸屏面板，能够简化操作。此系列产品是 最节约空间的蒸汽发生器产品。可以按照恒定的量提供蒸汽， 也可以根据实际需要提供不 断波动的蒸汽量，此系列产品可以在不到五分钟的时间内提供蒸汽。

主要特征

     节约空间；不需要基础支持即可以进行安装；坚固的钢质结构；三重空气隔热层，在蒸汽发生器内部能够形成 良好的空气循环，并预热燃烧空气；集成有一级赛图士（CERTUSS）燃烧器系统；具有降噪和减震系统，抗振动安装方式；能够实现经济快速的能量转换，辐射热损较低；中央悬吊、能够在垂直方向上伸缩的盘管，底 部排污；蒸发盘管可以更换；加热系统可以在不拆除的情况下便捷、快速地 进行更换；全自动操作；每年365天，每周七天， 每天24小时全天候提 供客户服务和备件；热效率可以达到98%（在使用热交换器的情况下）；蒸汽输出量完全按需调节；具有BMS兼容性，能够与Profibus/CANbus、  Modbus、BACnet等兼容；7英寸触摸控制（TC）屏。

*参考数值：天然气10千瓦每标准立方米-8600千卡每标准立方米；液化气25.8千瓦每标准立方米-22200千卡每标准立 方米。尺寸和重量数据都进行了向上或向下取整。超压值的单位为兆帕或者巴。性能值的计算条件为：预热给水温度为  100摄氏度，蒸汽超压值为1兆帕（10巴）。带有烟气回收系统的赛图士（CERTUSS）燃烧器（减少氮氧化物排放量）

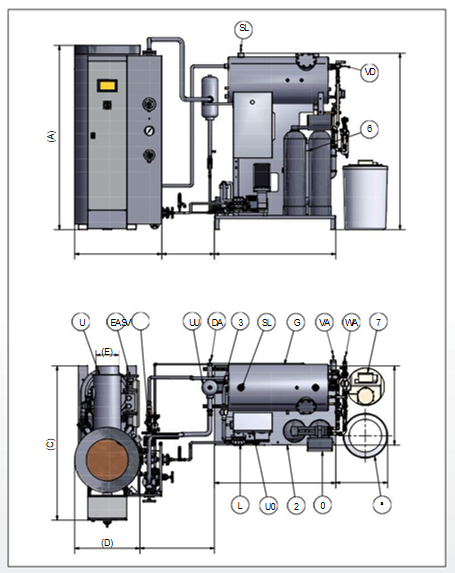

规格：Junior TC型蒸汽发生器；CVE供应单元；前置压力泵；给水泵；给水箱；排污罐；化学品加药装置；水软化装置；盐水罐；控制面板；汽水分离器；水过滤器。

   DA：蒸汽接口；  WA：水接口；SL：水罐排气口（通到空气中）；SV：安全阀（通到空气中）；  KA：排水口；KD：冷凝水接口；BA：燃料接口。

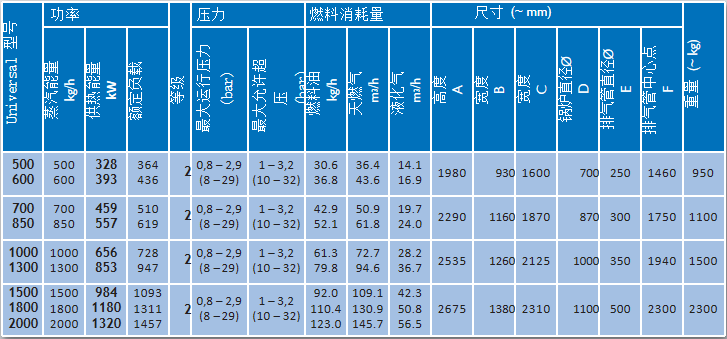

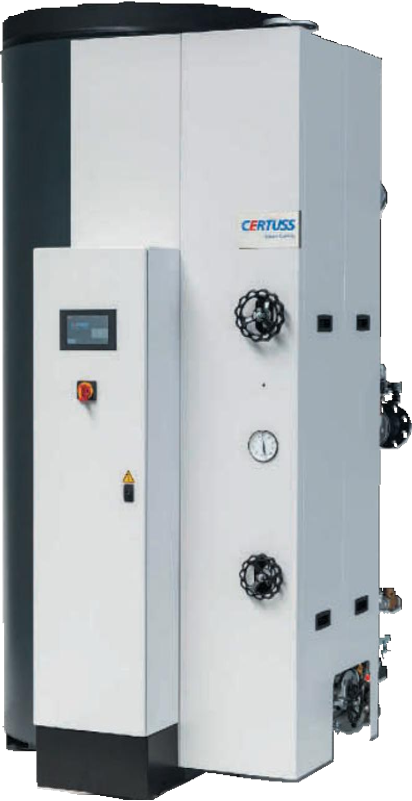

Universal TC系列产品能够提供恒定量的蒸汽，也可以根据具体情况提供波动量的蒸汽，适合在 蒸汽用量较高的领域使用，这也是我公司性能最好的蒸汽发生器产品。由于加热时间极短，可以 在不到五分钟的时间内获得饱和蒸汽。通过触摸屏控制面板可以简化操作，并提高当前压力和配 置的概览。除此之外，此系列蒸汽发生器还可以便捷地进行远程操作。

主要特征     节约空间；不需要基础支持即可以进行安装；坚固的钢质结构；三重空气隔热层，在蒸汽发生器内部能够形成 良好的空气循环，并预热燃烧空气；集成有一级赛图士（CERTUSS）燃烧器系统；具有降噪和减震系统，抗振动安装方式；能够实现经济快速的能量转换，辐射热损较低；中央悬吊，能够在垂直方向上伸缩的盘管，底 部排污；蒸发盘管可以更换；加热系统可以在不拆除的情况下便捷、快速地 进行更换；全自动操作；每年365天，每周七天， 每天24小时全天候提 供客户服务和备件；热效率可以达到98%（在使用热交换器的情况下）；功率可以在50%到100%范围内换需调节（天燃 气、液化气）；具有BMS兼容性，能够与Profibus/CANbus、  Modbus、BACnet等兼容；7英寸触摸控制（TC）屏。

*参考数值：天然气10千瓦每标准立方米-8600千卡每标准立方米；液化气25.8千瓦每标准立方米-22200千卡每标准立 方米。尺寸和重量数据都进行了向上或向下取整。超压值的单位为兆帕或者巴。性能值的计算条件为：预热给水温度为  100摄氏度，蒸汽超压值为1兆帕（10巴）。带有烟气回收系统的赛图士（CERTUSS）燃烧器（减少氮氧化物排放量）

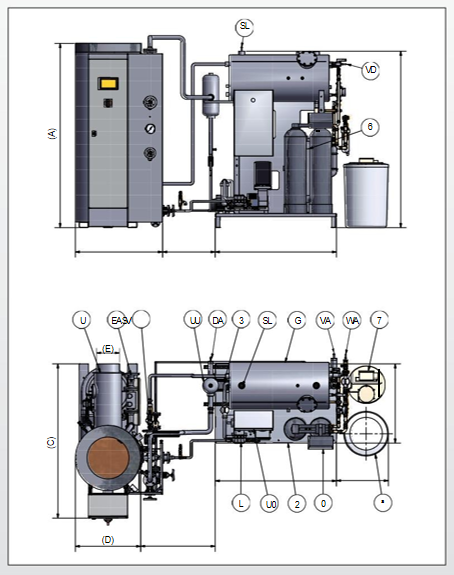

规格：Universal TC型蒸汽发生器；CVE供应单元；前置压力泵；给水泵；给水罐；排污罐；化学品加药装置；水软化装置；盐水罐；控制面板；汽水分离器；水过滤器。

      GA：燃料接口；SV：安全阀（通到空气中）；DA：蒸汽接口；SL：水罐排气口（通到空气中）；KA：排水口；  WA：水接口；  KD：冷凝水接口

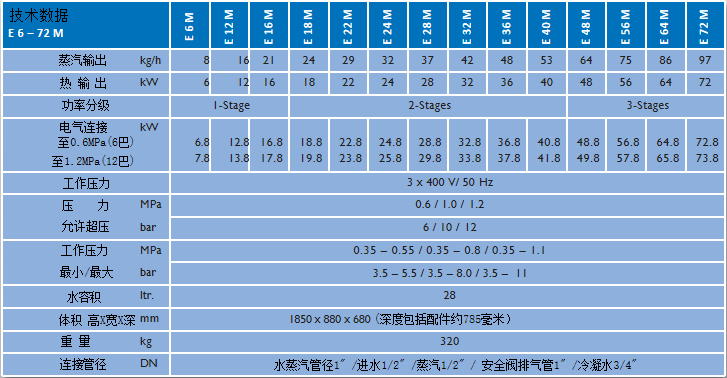

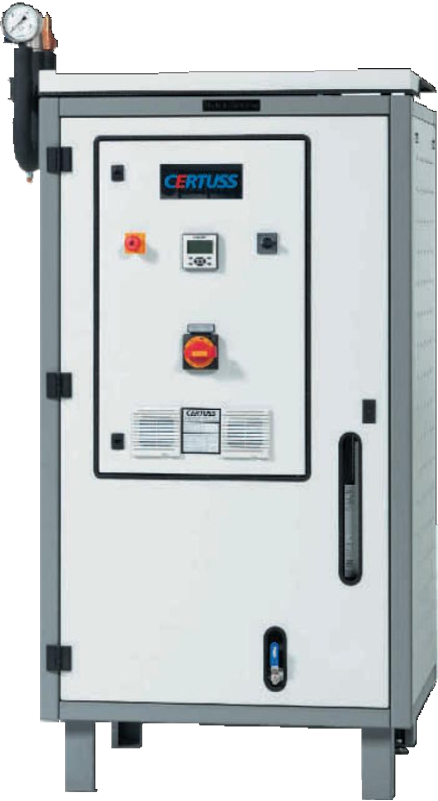

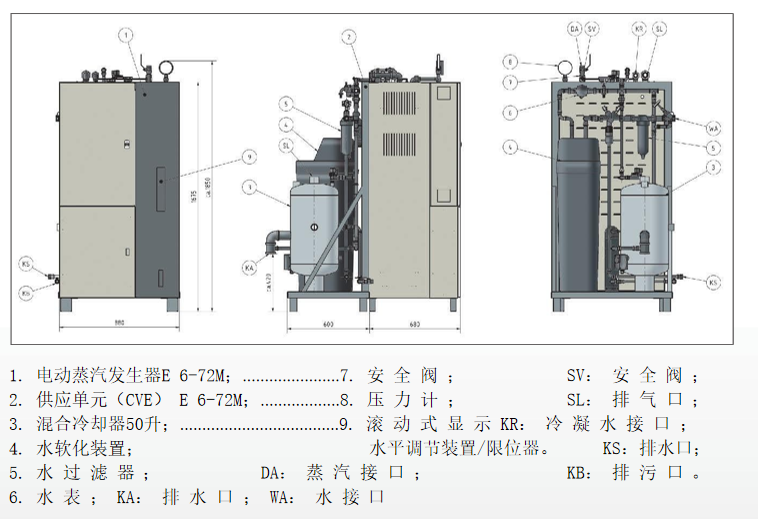

Electrical E 6 – 72 M

电动蒸汽发生器E6-72M型的主要特征是加热时间较短、空间要求较低。在数十年的使用过程中， 此系列产品的可靠性和效率已经得到了实践的证实。 E6-72M型蒸汽发生器的输出量可以调节，  操作和维护都较为简便。此系列的蒸汽发生器产品的蒸气输出量在8kg/h到97kg/h之间。

主要特征：紧凑型结构，节约空间；适合于所有的标准门；能够直接从前面接近，容易维护；能够快速生成蒸汽；电加热部件由不锈钢制成，具有较大的加热 面积；可以实现全自动操作；功能和故障指示都可以连接到客户自己的中 央控制系统/建筑物维护控制系统中；每年365天，每周七天， 每天24小时全天候 提供客户服务和备件；可以安装在办公区内；在二十年内提供备件；在客户提出要求时， 锅炉的所有部件都可以使用不锈钢加工，以确保生产的蒸汽的纯净性。

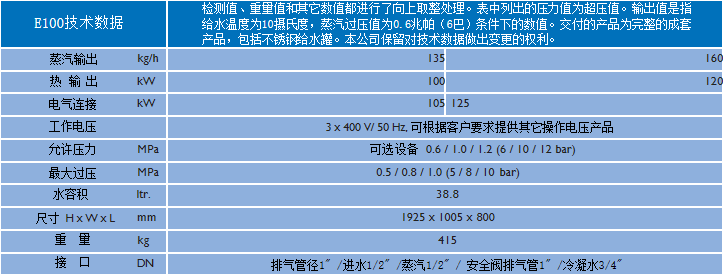

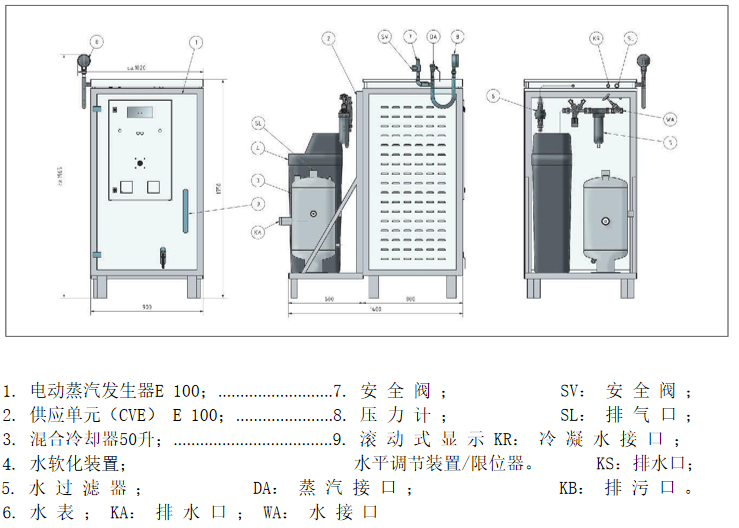

Electrical E 100

主要特征：紧凑型结构，节约空间；能够直接从前面接近，容易维护；能够快速生成蒸汽；电加热部件由不锈钢制成，具有较大的加热 面积；可以实现全自动操作；功能和故障指示都可以连接到客户自己的PLC 控制系统/中央控制系统中；每年365天，每周七天，每天24小时全天候提 供客户服务和备件；可以安装在工作区内；在二十年内提供备件；在客户提出要求时，锅炉的所有部件都可以使 用不锈钢加工，以确保生产的蒸汽的纯净性。

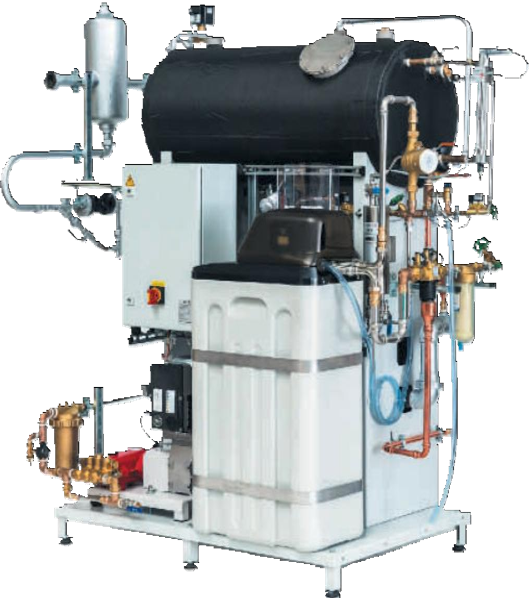

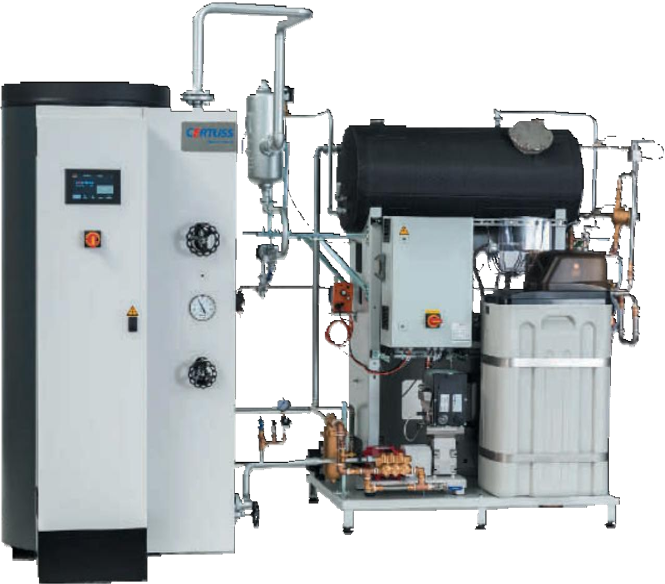

CVE供应单元-CERTUSS公司认证设备，适用于Junior & Universal TC系列产品

CVE供应单元设备能够将所有需要与蒸汽发生器连接的附属设备和设施集成在一个紧凑的结构中， 从而确保蒸汽发生器不需要连接过多的部件。 我们的CVE供应单元能够整合提供所有与水供应和 处理相关的必要配件和附件。这种方式不但避免了现场复杂的安装，还能够通过工厂测试确保功 能的可靠性。

主要特征：双重水软化装置，包括自动加药装置；盐水罐；带有预热器的给水罐；汽水分离器；带有自动后置冷却器的排污罐；控制面板；污水余热回收系统；前置压力泵；恒温器，电导率监控设备。

CVE供应单元的优势

所有赛图士（CERTUSS）蒸汽发生器的水供 应和处理部件都集成在一个单独的装置中，并由赛图士（CERTUSS）公司进行测试和验证；快速、经济的调试之后即可以投入使用；维护操作非常便捷；由于在工厂内部完成了水、蒸汽和电气连 接，因此安全性能够得到保障；采用紧凑型设计，对空间的要求较低；带有完整的次级配电装置；采用具有耐久性的镀锌钢框架；使用合格的高质量材料进行加工；提供3D图纸，容易进行设计和布置。

集装箱整合装置优势

可以定制；节约空间；实现机械和电气部件的集成安装，在现场只 需要进行蒸汽用户连接即可；完全隔热的壁面，能够防止设备受到恶劣气 候条件的影响；内部和外部都使用高等级钢材加工；满足欧洲标准的面漆，根据客户要求涂漆；集装箱内部的蒸汽用户管道进行完全隔热处 理；可以根据客户的具体要求，选择使用钢质门 或者硬质聚氯乙烯（UPVC）门；完全内置的照明系统；完全内置的加热系统；具有灵活性，可以永久布置、也可以临时布 置；移动装置；不需要修建单独的锅炉房；可以让客户充分利用 珍贵的空间；具有固定的用于维护 的操作空间；能够降低现场安装工 程的成本。

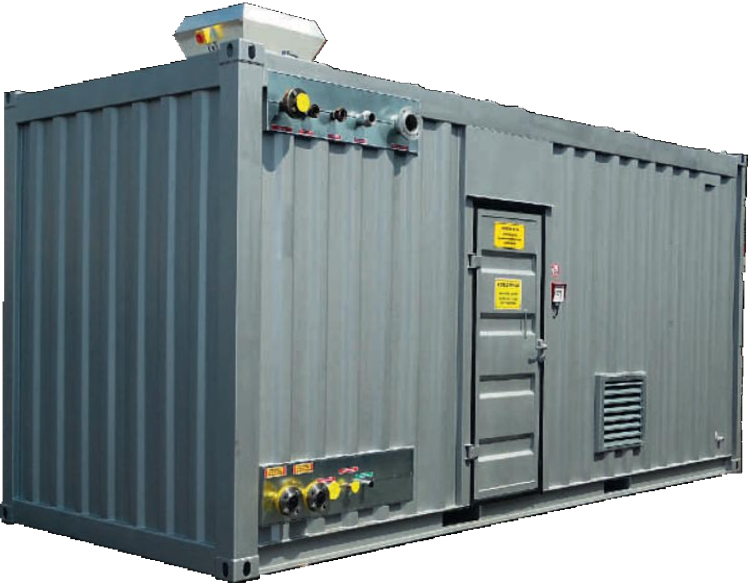

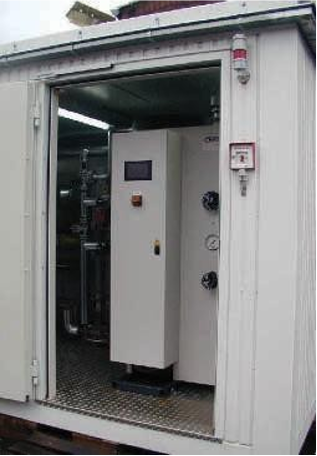

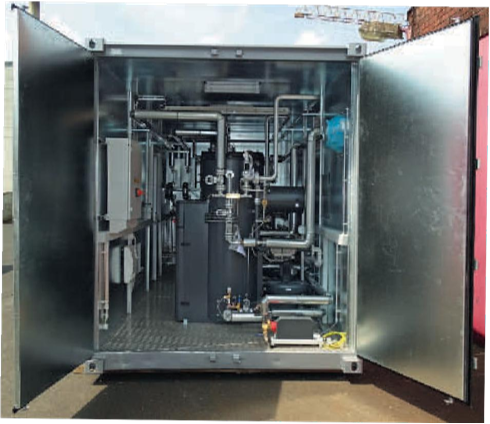

集装箱整合装置

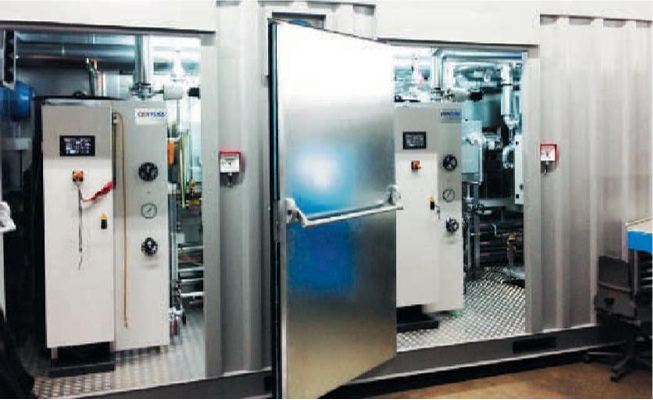

CERTUSS公司提供的全配置集装箱整合装置可以将你的蒸汽发生器系统与其余部分完全隔离开来。 此整合装置中包括蒸汽发生器系统操作过程中所需要的全部部件。

在连接主要的蒸汽用户和调试之后，在不到五分钟的时间内就可以向你提供蒸汽。这种整合装置 还具有灵活性，可以永久性布置，也可以临时布置。

在客户提出要求的情况下，我们还可以提供部分安装的蒸汽发生器系统。如果你选择外包给其它 企业，我们可以向你提供整合装置的咨询和监督服务。

主要特征：蒸汽发生器；CVE供应设备；水软化装置；减压站；蒸汽分配总管；带有自动后置冷却器的排污罐；汽水分离器；冷凝水总管；应急停机开关；以及更多。

所有优势概览：启动时间在三到五分钟内，即可以提供蒸汽；对安装空间的要求较低；热效率可以达到98%*；垂直定向，能够降低腐蚀；水管高度较低，能够确保操作安全性；可以实现不需要人员干预的全自动操作；噪声较低，声压等级低于75分贝；能够节约由于分散布置导致的管道成本；7英寸触摸显示屏；可以通过以太网、Wi-Fi或者GSM（蜂窝网络）进行 远程访问；可以通过iPad或者iPhone进行远程维护和控制；预防性维护：在出现问题之前提前发出通知；提供备份的多设备解决方案；使用三重空气隔热壳体，壳体温度不会过高；维护操作简单、便捷，在二十年内提供备件；每年365天，每周七天，每天24小时全天候提 供售后支持和服务；排水口较低，能够降低对 环境的污染程度。
